二氧化氯發生器

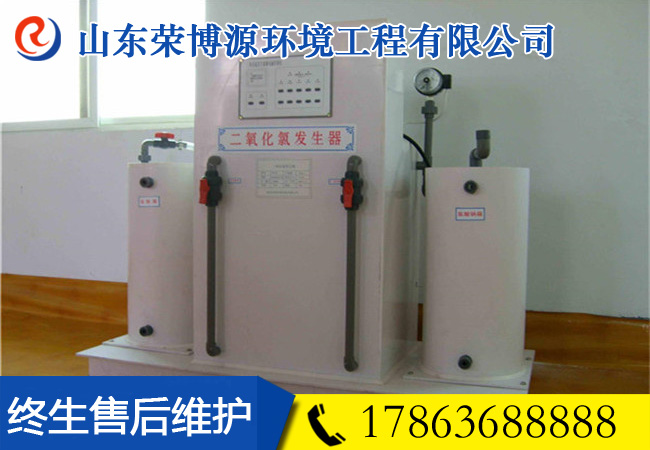

二氧化氯消毒裝置
詳細信息
：
作為一種新型的氧化劑和消毒劑，二氧化氯以其效率、廣譜、無殘留、無副產物的消毒能力和脫色、除臭、除異味等強氧化能力已經成為水處理領域的佼佼者。和紫外線、臭氧、次氯酸鈉、液氯等傳統的消毒劑相比二氧化氯有著特別的優勢，它越來越成為業內人士的選擇。
（1） 系統組成
（2）分類
一類為高純二氧化氯消毒劑發生器，另一類為二氧化氯復合消毒劑發生器。顧名思義，純二氧化氯消毒劑發生器生成物的為二氧化氯，而二氧化氯復合消毒劑發生器生成二氧化氯等混合溶液。
（3）反應原理
一類反應原理：5NaCLO2+4HCL=4CLO2+5NaCL+2H 2O或 2NaCLO3+H2O2+H2SO4=2CLO2+Na2SO4+O2+2H2O
2NaCLO2+NaCLO+2HCL=2CLO2+3NaCL+H2O
二類反應原理：NaCLO3+2HCL=CLO2+1/2CL2+NaCL+H2O
高純硫酸法反應原理：2NaClO3+H2O2+H2SO4→2ClO2+Na2SO4+O2+2H2O
（4）使用原料
一類使用原料：亞氯酸鈉（工業一級品，含量≥85%）工業合成鹽酸（濃度≥31%）
或硫酸（工業一級品，濃度83.0±2.0%）氯酸鈉（工業一級品，含量≥99%）過氧化氫（工業合格品，含量≥27.5%） 次氯酸鈉 10%
二類使用原料：氯酸鈉（工業一級品，含量≥99%）工業合成鹽酸（濃度≥31%）
（5）工藝流程
2NaClO3+4HCl=2ClO2+Cl2+2NaCl + 2H2O
采用鹽酸與氯酸鈉定量注入到反應釜內，反應釜在加熱的情況下發生化學反應生成二氧化氯，再通過水射器吸入投加到消毒水體中。
（6）規格分類
二氧化氯消毒劑發生器的規格按設備的二氧化氯產量(g/h)區分確定。二氧化氯復合消毒劑發生器的規格按設備的有效氯產量(g/h)區分確定。
（7）性能特點
A、工藝可以采用負壓曝氣、正壓注入技術來生產二氧化氯消毒液
B、設備的核心反應器采用耐高溫耐腐蝕的復合材料制做，設備使用壽命長。反應器設計為多級塔式結構分級加熱，主反應器的反應溫度高達70℃，即保證了CLO2 的高含量，又提高了原料的轉化率。
C、自動控制系統具有欠壓、缺料、超溫、缺水等自動報警和保護功能（自動停機）
D、原料輸送采用德國、日本、美國、意大利等進口的計量泵，運行穩定可靠。
E、設備的自動控制系統功能強大，LED顯示屏可動態顯示設備運行的各種工藝參數（溫度、壓力、液位、投加量、出水余二氧化氯及進水流量等），并可進行手動和自動模式的相互切換。可接受4-20mA的標準出余二氧化氯和進水流量信號，實現余二氧化氯和進水流量的在線閉環控制。同時還可以通過通訊接口實現遠傳通訊功能。
（8）應用范圍
1、各種場合下的生活、飲用、自來水的消毒；
2、餐廳、賓館、家庭、餐具衛生設施的滅菌消毒和空氣環境消毒等。
3、食品、飲料廠、發酵工業的設備、管道、容器的滅菌消毒。
4、乳品廠、屠宰場的管道、設施及環境的滅菌處理；
5、醫院污水的滅菌消毒處理；
6、游泳池、工業循環水、浴池水的滅菌消毒；
7、醫院、衛生、臨床器械的消毒、滅菌、除臭的防霉處理；
8、家庭、賓館、飯店、水果蔬菜、魚肉等食品的保鮮及淋洗消毒；
9、配置各種口腔消毒液、除臭劑及創口清洗液等。
10、廢水回用中的滅菌及脫臭；
11、面粉與各種食品的漂白劑；
12、造紙、印染行業的漂白藥劑；
13、電鍍含氰廢水的破氰處理、印染廢水的脫色處理，工業徨冷卻水的除藻滅菌處理。
1）、發生器的設計及電器設計應符合GB 19517和GB 5083或相應的國際標準和國際組織認可的標準要求。
2）、發生器采用的PVC材料應符合GB/T 4219.1和QB/T 3802或相應的國際標準和國際組織認可的標準要求。
3）、發生器的制造應符合JB/T 2932或相應的國際標準和國際組織認可的標準的規定。
4）、發生器的反應系統應設置安全防爆裝置。
5）、各管道應無泄漏現象。
6）、原料液輸送應有連動裝置。
7）、發生器運行時所用原料氯酸鈉、鹽酸應符合相應標準的規定。
1）、二氧化氯消毒劑發生器
-
發生器的二氧化氯產量應不低于額定值；
-
發生器產生的消毒劑溶液中，二氧化氯（以有效氯計）占總有效氯的質量百分?jǐn)?shù)不小于95%；
-
主要原料如亞氯酸鈉的轉化率不低于80%。
2）、二氧化氯復合消毒劑發生器
-
發生器的有效氯產量應不低于額定值；
-
發生器產生的消毒劑溶液中，二氧化氯（以有效氯計）占總有效氯的質量百分?jǐn)?shù)不小于55%；
-
主要原料如氯酸鈉、亞氯酸鈉的轉化率不低于60%。
4）、發生器在正常工況下應具備良好的密封性，發生器在室內使用時（具備良好的通風條件，環境溫度以5℃～40℃為宜），室內環境中氯濃度應符合HJ/T 30的規定，其允許濃度應小于1mg/m。
5）、用于飲用水時，消毒后水中的亞氯酸根、氯酸根等原料殘留物的總量應不大于0.7mg/L。
控制系統可根據水質變化自動定比調節投藥量，并且設有缺水停機，無藥停機等各種安全保護設施。二氧化氯發生器在電磁流量計的控制下，全自動恒定比例加藥，實現全自動無人控制，并實現數據遠傳，具有遠程通訊接口可與DCS計算機通訊。
1）、發生器與配電裝置宜分室放置，房間內應有AC220V交流電源
2）、發生器產生的氫氣應排出室外，其關口應遠離火源，操作間照明用安全防爆燈，室內應具有良好的通風設施。
3）、發生器有進水口接口，出消毒液接口，外接管路直徑應與之一致，消毒液口需裝一止回閥。
4）、進水管路可用鐵管或塑料管，出藥管路須用聚氯乙烯或ABS塑料管。
5）、發生器旁應有給水排水設施。
6）、注意設備接地保護等問題。設備間內應有排水設施。且設備間應設簡單防腐地面。
7）、應有大于0.3Mpa的自來水水源。
